智能顯示

SWP-LCD-PID控制儀表

發布日期：2016-04-25 瀏覽次數：0


說明:
SWP-LCD系列PID外給定（或閥位）控制儀適用于需要進行高精度測量控制的系統，可取代放大器直接驅動執行的機構(如閥位等)。
　　SWP-LCD系列PID控制儀表集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制及相對模擬量顯示，使測量值的顯示更為清晰直觀。
一、 主要特點
　　1、 同時輸入、顯示測量信號及閥位反饋信號。可分別帶有一路模擬量控制輸出（開關量控制輸出-繼電器正轉、反轉控制）及一路模擬量變送輸出，可適用于各種測量控制場合。
　　2、 自動跟隨外部給定值（或閥位反饋值）進行控制輸出（模擬量控制輸出或繼電器正轉、反轉控制輸出）。可實現自動/手動無擾動切換。手動切換至自動時，采用逼近法積算，并帶切換限幅功能，以實現手動/自動的平穩切換。
二、 特殊技術參數
控制輸出方式
 PWM輸出，可控硅觸發輸出，固態繼電器輸出，電壓/電流輸出
設定/顯示精度
 +0.5% FS+1位數max。設定值與顯示值匹配，無相對誤差
比例范圍
 0.0%-100.0%（單位：0.1%）
積分（復位）時間
 0-9,999s（單位：1s）
微分（比率）時間
 0-9,999s（單位：1s）
控制周期
 1-250s（單位：1s）
采樣周期
 0.5s

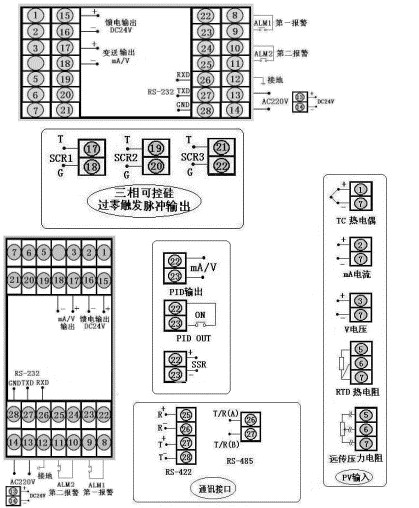

三、 儀表外形及接線圖（以下為基本配線，特殊訂貨請參考見隨機接線圖）
型號
SWP-ND815、D825系列
接 線 圖
儀表外形

　

儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g

 　
型號
SWP-ND815、D825系列
儀表外形

　

儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g
四、 SWP-LCD系列PID自動演算外給定（或閥位）控制儀型譜表
型 號
代 碼
說 明
SWP－LCD－N
 □ □ □□-□ □ □ -□□/□□-□ □ -□ -□ 新一代PID控制儀
外形特征
D
S

橫式顯示儀表
豎式顯示儀表
外形尺寸
8
                     160×80mm,80×160mm
控制作用
15
25

外給定控制
閥位控制（繼電器正轉反轉控制）
通訊方式
□
                 參見"通訊方式"
控制輸出
□
               參見"控制輸出方式"
變送輸出
□
             參見"變送輸出方式"
測量信號輸入類型
□□
           參見"輸入類型"
外給定信號輸入類型或閥位反饋信號輸入類型
□□
         參見"輸入類型"
第一報警方式
□
       參見"報警輸出方式"
第二報警方式
□
     參見"報警輸出方式"
饋電輸出
P
   DC24V饋電輸出
供電方式
W
T
　
DC24V供電
AC90～265V供電（開關電源）
AC220V供電（線性電源，可省略）
特殊型號或要求的，請?zhí)峁┓侄忍柣騾⒖紭藴剩ㄘ洉r說明 。
★ 輸入類型
代碼
輸入類型
測 量 范 圍
代碼
輸入類型
測 量 范 圍
代碼
輸入類型
測 量 范 圍
01
B
400～1800 ℃
09
Pt100.1
 -99.9～199.9℃
17
30～350Ω
-1999～99999 d
02
S
0 ～1600 ℃
10
Cu50
 -50.0～150.0 ℃
18
特 殊 規 格
用 戶 特 定
03
K
0 ～1300 ℃
11
Cu100
 -50.0～150.0 ℃
19
4～20 mA開方
-1999～99999 d
04
E
0 ～1000 ℃
12
4～20 mA
 -1999～99999 d
20
0～10mA開方
-1999～99999 d
05
T
-200～400 ℃
13
0～10 mA
 -1999～99999 d
21
1～ 5 V開方
-1999～99999 d
06
J
0 ～1200 ℃
14
1～5 V
 -1999～99999 d
22
0～5 V開方
-1999～99999 d
07
Wre
0 ～2300 ℃
15
0～5 V
 -1999～99999 d
23
可切換輸入
詳見下表　
08
Pt100
-200～650 ℃
16
0～20 mA
 -1999～99999 d
　
　
　
★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：
代碼
輸入類型
代碼
輸入類型
代碼
輸入類型
代碼
輸入類型
代碼
輸入類型
01
B
05
T
09
Pt100.1
14
1～5 V
21
1～5 V開方
02
S
06
J
10
Cu50
15
0～5 V
22
0～5 V開方
03
K
07
WRe
12
4～20 mA
19
4～20 mA開方
　
　
04
E
08
Pt100
13
0～10 mA
20
0～10mA開方
　
　
★ 報警輸出方式
選型代碼
N
H
L
G
A
D
輸出方式
無報警（可省略）
上限報警
下限報警
偏差內報警
偏差外報警
LBA報警
★ 變送輸出方式
選型代碼
0
1
2
3
4
5
輸出方式
無輸出
繼電器
4～20mA
0～10mA
1～5V
0～5V
★ 控制輸出方式
選型代碼
0
1
2
3
4
5
 6 7 8 9
輸出方式
無輸出
繼電器
4～20mA
0～10mA
1～5V
0～5V
 SCR輸出 SSR輸出 特殊規格 SOT輸出
★ 通訊方式
選型代碼
0
2
4
8
9
通訊方式
無通訊
RS-232
RS-422
RS-485
特殊規格
★ 注1：儀表作為閥位正反轉控制時，只能帶一個報警，上限或下限。
★ 注2：外給定控制――可選擇由內部設定控制目標值或由外部輸入設定控制目標值。
★ 注3：閥位控制――繼電器正轉、反轉控制輸出。
★ 注4：控制輸出為PID或閥位控制，變送輸出為測量值對應的變送輸出。
★ 型號舉例：
SWP-LCD-ND815-21-08/12-HL-P-W
外給定控制，通訊方式RS－232，輸出方式繼電器輸出，測量信號輸入類型為Pt100，外給定信號輸入類型為4～20Ma，第一報警為上限報警，第二報警為下限報警，DC24V饋電輸出，供電方式為直流24V供電。
