SWP-LCD-R無紙記錄儀表

發布日期：2016-04-25 瀏覽次數：0


說明:
SWP-LCD-R無紙記錄儀表是一種智能化的多功能二次儀表，適合于對各種過程參量進行監測，控制，記錄與遠傳。
一、儀表特點
　　1、人機操作與觀察界面上都對傳統的二次儀表做了挑戰性的改革，以中文菜單引導組態操作，以豐富的圖文數據顯示測量結果，以明確的中文信息標識畫面內容的工程涵義，簡潔直觀地給人以"智能"的感受。
　　2、可接3路被測信號，根據用戶設定要求完成從信號采集，控制，記錄到傳送的全過程。

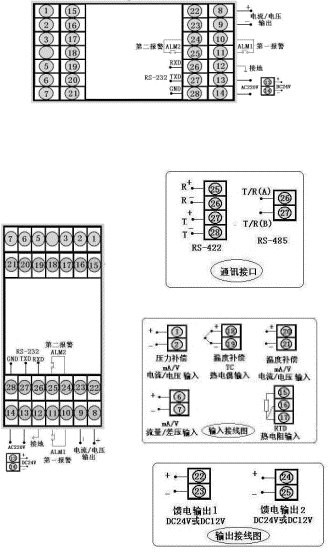

二、儀表外形及接線圖(以下為基本配線，特殊訂貨參考隨機接線圖)
型號
SWP-LCD-R系列
接 線 圖
儀表外形

　

儀表尺寸:160×80×140mm
開孔尺寸:152×76
重 量:400g

 　

　

儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g
三、SWP-LCD-R無紙記錄儀型譜表
型 號
代 碼
說 明
SWP -LCD-
 □□□ □□-□- □-□ □□□□□□ -□　□ □ - □-□-□ 大屏幕帶背光液晶顯示儀表
儀表功能
 R                               無紙記錄儀表
外形尺寸
8
                             160×80mm（橫）80×160mm（豎）
輸入通道
1
2
3

單路
雙路
三路（第三路只能電壓/電流切換）
控制作用
01
03

測量記錄
三位式控制
通訊方式
□
                       參見"通訊方式"
******變送輸出
□
                     參見"變送輸出方式"
第二變送輸出
□
                   參見"變送輸出方式"
******路輸入類型
□□
                 參見"輸入類型"
第二路輸入類型
□□
               參見"輸入類型"
第三路輸入類型
□□
             參見"輸入類型"
******報警方式
□
           參見"報警輸出方式"
第二報警方式
□
         參見"報警輸出方式"
第三報警方式
□
       參見"報警輸出方式"
饋電輸出
P
     DC24V饋電輸出
供電方式
W
T
　

DC24V供電
AC90～265V供電（開關電源）
AC220V供電（線性電源，可省略）
外形特征
S
　
豎式顯示儀表
橫式顯示儀表
★ 輸入類型
代碼
輸入類型
測 量 范 圍
代碼
輸入類型
測 量 范 圍
代碼
輸入類型
測 量 范 圍
01
B
400～1800 ℃
09
Pt100.1
 -99.9～199.9℃
17
30～350Ω
-1999～99999 d
02
S
0 ～1600 ℃
10
Cu50
 -50.0～150.0 ℃
18
特 殊 規 格
用 戶 特 定
03
K
0 ～1300 ℃
11
Cu100
 -50.0～150.0 ℃
19
4～20 mA開方
-1999～99999 d
04
E
0 ～1000 ℃
12
4～20 mA
 -1999～99999 d
20
0～10mA開方
-1999～99999 d
05
T
-200～400 ℃
13
0～10 mA
 -1999～99999 d
21
1～ 5 V開方
-1999～99999 d
06
J
0 ～1200 ℃
14
1～5 V
 -1999～99999 d
22
0～5 V開方
-1999～99999 d
07
Wre
0 ～2300 ℃
15
0～5 V
 -1999～99999 d
23
可切換輸入
詳見下表　
08
Pt100
-200～650 ℃
16
0～20 mA
 -1999～99999 d
24
頻率輸入　
0～10KHz　
★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：
代碼
輸入類型
代碼
輸入類型
代碼
輸入類型
代碼
輸入類型
代碼
輸入類型
01
B
05
T
09
Pt100.1
14
1～5 V
21
1～5 V開方
02
S
06
J
10
Cu50
15
0～5 V
22
0～5 V開方
03
K
07
WRe
12
4～20 mA
19
4～20 mA開方
　
　
04
E
08
Pt100
13
0～10 mA
20
0～10mA開方
　
　
★ 變送輸出方式
選型代碼
0
1
2
3
4
5
輸出方式
無輸出
繼電器
4～20mA
0～10mA
1～5V
0～5V
★ 通訊方式
選型代碼
0
2
4
8
9
通訊方式
無通訊
RS-232
RS-422
RS-485
特殊規格
★ 報警方式
選型代碼
N
H
L
報警方式
 無位式控制或報警（可省略） 位式上限控制或上限報警 位式下限控制或下限報警
★　型號舉例：
①SWP-LCD-R8103-22-08-HL-W-S
輸入通道為單路,控制作用為測量記錄,通訊方式為RS-232,輸出為繼電器輸出,變送輸出為4～20mA輸入類型為Pt100,******報警方式為上限報警,第二報警方式為下限報警,供電方式為DC24V供電,豎表。
②SWP-LCD-R8203-83-10-LH-T　
8輸入通道為雙路,控制作用為測量記錄,通訊方式為RS-485,輸出為繼電器輸出,變送輸出為0～10mA,輸入類型為Cu50,******報警方式為下限報警,第二報警方式為上限報警,AC90～265V供電（開關電源）,橫表.
