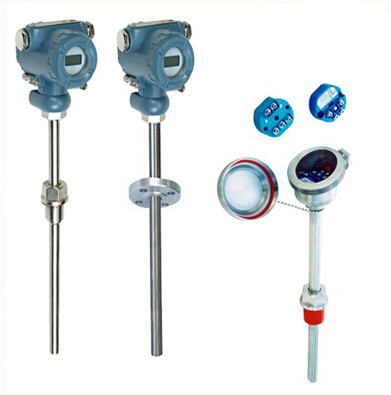

現場顯示一體化溫度變送器

發布日期：2016-04-21 瀏覽次數：0

1、應用

通常和顯示儀表、記錄儀表、電子計算機等配套使用，輸出4-20mA，直接測量生產現場存在碳氯化合物等爆炸物的-200℃-1300℃范圍內液體、蒸汽的氣體質以及固體表面溫度。

2、特點

1. 二線制輸出4-20mA，抗干擾能力強；

2. 節省補償導線及安裝溫度變送器費用；

3. 安全可靠，使用壽命長；

4. 冷端溫度自動補償，非線性校正電路；

3、工作原理

防爆熱電偶利用間隙隔爆原理，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰全溫度傳不到腔外，從而進行防爆。
熱電偶(熱電阻)產生的熱電勢(電阻)經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4-20mA的直流電信號給工作儀表，工作儀表便顯示出所對應的溫度值。

4、產品執行標準

1. IEC584

2. IEC751

3. IEC1515

4. JB/T5518-91

5. JB/T7391-94

5、測溫范圍及允差

1)熱電阻測溫范圍及允差

型號	分度號	測溫范圍℃	精度等級	允許偏差
WZPB	Pt100	-200-+500	A級 B級	±(0.15+0.002ItI) ±(0.30+0.005 ItI)
WZCB	Cu50 Cu100	-50-+100		±(0.30+0.005 ItI)

2)熱電偶測溫范圍及允差

型號	分度號	允差等級
		I		II
		允差值	測溫范圍℃	允差值	測溫范圍
WRNB	K	±1.5℃	-40-375	±2.5℃	-40-333
WRNB	K	±0.004 ItI	375-1000	0.0075 ItI	333-1200
WRMB	N	±1.5℃	-40-375	±2.5℃	-40-333
WRMB	N	±0.004 ItI	375-1000	0.0075 ItI	333-1200
WREB	E	±1.5℃	-40-375	±1.5℃	-40-333
WREB	E	±0.004 ItI	375-800	0.004 ItI	333-900
WRFB	J	±1.5℃	-40-375	±1.5℃	-40-333
WRFB	J	±0.004 ItI	375-750	0.004 ItI	333-750
WRCB	T	±1.5℃	-40-125	±1℃	-40-133
WRCB	T	±0.004 ItI	125-350	0.0075 ItI	133-1000

6、輸出信號： 4-20mA ，負載電阻250，傳輸導線電阻 100

7、輸出方法：二線制

8、精度等級：
溫度變送器精度等級：0.1 0.2 0.5
顯示器精度等級：模擬指示式2.5級;數字顯示式0.5級.

9、供電電源：24V.DC±10?

10、防護等級：IP65

11、防爆等級：

隔爆型：dⅡBT4 dⅡCT5 dⅡCT6
本質安全型：iaⅡCT6

12、絕緣電阻：儀表輸出接線端子與外殼之間的絕緣電阻應不小于50.

13、熱響應時間：

當溫度出現階躍變化時，儀表的電流輸出信號變化至相當于該階躍變化的50%所需的時間，通常以t0.5表示當溫度變送器的階躍響應穩定時間不超過熱電偶(阻)熱響應穩定時間t0.5的五分之一時，則用熱電偶(阻)熱響應時間作為儀表的熱響應時間；當溫度變送器的階躍熱響應穩定時間不超過熱電偶(阻)熱響應穩定時間t0.5的二分之一時，則用溫度變送器熱響應時間作為儀表的熱響應時間；

14、基本誤差：儀表的基本誤差應不超過熱電偶(阻)和溫度變送器基本誤差的合成誤差。

15、工作環境：

安裝場所等級	溫度 ℃	相對濕度％	大氣壓力KPa
Cx1	-25-+55	5-95	86-106
Cx2	-25-+70
Cx3	-40-+80
