SWP-LCD-NH系列液位容積控制儀

發布日期：2016-04-25 瀏覽次數：0


主站蜘蛛池模板： 亚洲精品沙发午睡系列| 欧美饥渴少妇xxxxx性| 亚洲欲色欲色xxxxx在线观看| 99久久国产精品免费高潮| 欧美人与动牲交aⅴ| 激情动漫一区二区三区| 欧美一区二区经典视频| 美女黄色一区二区三区| 亚洲精品久久久久久中文| 成人亚洲欧美久久久久| 欧美又大又色又爽aaaa片| 国产一区二区三区在线电影| 色94色欧美sute亚洲线路二 | 亚洲精品综合第一区| 亚洲欧美日韩在线资源观看| 性无码免费一区二区三区屯线| 免费国精产品一区| 免费观看网站一区二区| 久久天天躁狠狠躁夜夜| 麻豆国产成人av高清在线| 免费看国产成人无码a片| 曰韩内射六十七十老熟女影视| 加勒比一区二区欧美天天爽| 一区二区不卡av免费观看| 久久青青草原国产毛片| 人妻无码中文专区久久app| 久久久久久久久久久免费精品| 久久精品国产精品| 欧美小视频一区二区| 影视先锋av资源噜噜| av无码爆乳护士在线播放| 久久久无码精品亚洲日韩蜜桃 | 99久久99久久精品国产片果冻| 国产亚洲欧美精品久久久| 国内精品久久久久久久电影视| 亚洲国产精品嫩草影院久久| 一区二区佐山爱中文字幕人妻| 孩交精品xxxx视频视频| 国产成人啪精品视频网站| 狠狠躁夜夜躁青青草原| 精品国产a一区二区三区v免费 |

說明:
SWP-LCD-NH系列液位<=>容積控制儀可對各種形狀罐體進行液位<=>容積轉換測量控制。
一、 主要特點
　　1、 有極寬的顯示測量范圍，可顯示整五位的液位測量值及整六位的容積測量值（0--99999字）。
　　2、 采用查表法進行運算，可對無規則罐體實現高精度的液位<=>容積轉換控制。

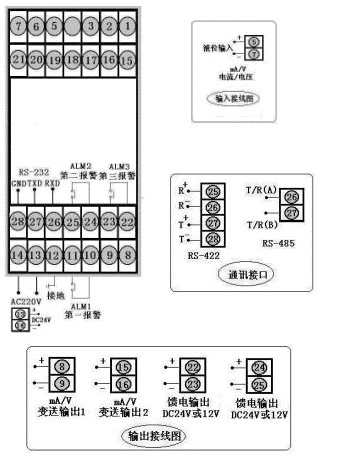

二、 儀表外形及接線圖（以下為基本配線，特殊訂貨請參考隨機接線圖）
型號
SWP-LCD-NH80系列
接 線 圖

儀表

外形

儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g

儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g

三、 SWP-LCD系列液位<=>容積控制儀型譜表
型 號
代 碼
說 明
SWP -LCD-N
□□□ □□- □ □-□□- □ □ □ □ -□-□ 新一代大屏幕帶背光顯示儀表
儀表功能
 H                       液位容積控制儀
HR                       帶記錄（液位<=>容積控制儀）
外形尺寸
8
                     160×80mm（橫式）80×160mm（豎式）
控制作用
01
03

無控制（或報警）輸出
帶控制（或報警）輸出
通訊方式
□
                 參見"通訊方式"
變送輸出
□
               參見"輸出方式"
輸入類型
□□
             參見"輸入類型"
******報警方式
□
           參見"報警方式"
第二報警方式
□
         參見"報警方式"
第三報警方式
□
       參見"報警方式"
饋電輸出
N
P

無饋電輸出（可省略）
DC24V饋電輸出
供電方式
W
T
　

DC24V供電
AC90～265V供電（開關電源）
AC220V供電（線性電源，可省略）
外形特征
S
　
豎式顯示儀表
橫式顯示儀表（可省略）
★ 輸入類型(出廠默認值）
代碼
輸入類型
測 量 范 圍
代碼
輸入類型
測 量 范 圍
說 明　
A
4～20 mA
 -9999～99999d
D
0～5 V
-9999～99999d
 本表所列為******量程，用戶可在量程范圍內通過修改儀表二級參數確定量程范圍
B
0～10 mA
 -9999～99999d
R
用戶特定
全 量 程
C
1～5 V
 -9999～99999d
　
　
　
★ 報警方式
選型代碼
N
H
L
報警方式
 無位式控制或報警（可省略） 位式上限控制或上限報警 位式下限控制或下限報警
★ 通訊方式
選型代碼
0
2
4
8
9
通訊方式
無通訊
RS-232
RS-422
RS-485
特殊規格
★ 輸出方式
選型代碼
0
2
3
4
5
輸出方式
無輸出
4～20mA
0～10mA
1～5V
0～5V
★ 型號舉例：
①SWP-LCD-NH801-02-A-N
LCD系列，無控制（或報警）輸出液位<=>容積控制儀，輸入類型為4～20mA，無通訊，4～20mA控制輸出，無報警輸出，橫表。
②SWP-LCD-NH803-81-A-HLP
LCD系列，帶控制（或報警）輸出液位<=>容積控制儀，輸入類型為4～20mA，繼電器控制輸出，帶RS-485通訊，帶上下限繼電器報警輸出，帶DC24V饋電輸出，橫表。
二、 特殊技術參數
控制輸出方式
 PWM輸出，可控硅觸發輸出，固態繼電器輸出，電壓/電流輸出
設定/顯示精度
 +0.5% FS+1位數max。設定值與顯示值匹配，無相對誤差
比例范圍
 0.0%-100.0%（單位：0.1%）
積分（復位）時間
 0-9,999s（單位：1s）
微分（比率）時間
 0-9,999s（單位：1s）
控制周期
 1-250s（單位：1s）
采樣周期
 0.5s

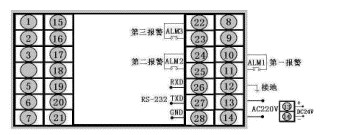

三、儀表外形及接線圖(以下為基本配線，特殊訂貨請參考隨機接線圖)
型號
SWP-LCD-NP系列（橫式）
接 線 圖
儀表外形

儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g

儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g

四、SWP-LCD-NP系列32段PID可編程序控制儀型譜表
型 號
代 碼
說 明
SWP -LCD-N
 □ □□□-□ □ □-□□- □ □-□-□-□ 新一代大屏幕帶背光液晶顯示儀表
儀表功能
P
                       32段PID可編程序控制儀
外形尺寸
8
                     160×80mm（橫），80×160mm（豎）
控制作用
05
                   PID調節功能
通訊方式
□
                 參見"通訊方式"
控制輸出
□
               參見"控制輸出方式"
變送輸出
□
             參見"變送輸出方式"
輸入類型
□□
           參見"輸入類型"
******報警方式
□
         參見"報警輸出方式"
第二報警方式
□
       參見"報警輸出方式"
饋電輸出
P
     DC24V饋電輸出
供電方式
W
T
　

DC24V供電
AC90～265V供電（開關電源）
AC220V供電（線性電源，可省略）
外形特征
S

豎式顯示儀表
橫式顯示儀表
★ 輸入類型
代碼
輸入類型
測 量 范 圍
代碼
輸入類型
測 量 范 圍
代碼
輸入類型
測 量 范 圍
01
B
400～1800 ℃
09
Pt100.1
 -99.9～199.9℃
17
30～350Ω
-1999～99999 d
02
S
0 ～1600 ℃
10
Cu50
 -50.0～150.0 ℃
18
特 殊 規 格
用 戶 特 定
03
K
0 ～1300 ℃
11
Cu100
 -50.0～150.0 ℃
19
4～20 mA開方
-1999～99999 d
04
E
0 ～1000 ℃
12
4～20 mA
 -1999～99999 d
20
0～10mA開方
-1999～99999 d
05
T
-200～400 ℃
13
0～10 mA
 -1999～99999 d
21
1～ 5 V開方
-1999～99999 d
06
J
0 ～1200 ℃
14
1～5 V
 -1999～99999 d
22
0～5 V開方
-1999～99999 d
07
Wre
0 ～2300 ℃
15
0～5 V
 -1999～99999 d
23
全可切換輸入
詳見下表　
08
Pt100
-200～650 ℃
16
0～20 mA
 -1999～99999 d
24
頻率輸入　
0～10KHz　
★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：
代碼
輸入類型
代碼
輸入類型
代碼
輸入類型
代碼
輸入類型
代碼
輸入類型
01
B
05
T
09
Pt100.1
14
1～5 V
21
1～5 V開方
02
S
06
J
10
Cu50
15
0～5 V
22
0～5 V開方
03
K
07
WRe
12
4～20 mA
19
4～20 mA開方
　
　
04
E
08
Pt100
13
0～10 mA
20
0～10mA開方
　
　
★ 報警輸出方式
選型代碼
N
H
L
G
A
D
輸出方式
無報警（可省略）
上限報警
下限報警
偏差內報警
偏差外報警
LBA報警
★ 變送輸出方式
選型代碼
0
1
2
3
4
5
輸出方式
無輸出
繼電器
4～20mA
0～10mA
1～5V
0～5V
★ 通訊方式
選型代碼
0
2
4
8
9
通訊方式
無通訊
RS-232
RS-422
RS-485
特殊規格
★ 控制輸出方式
選型代碼
0
1
2
3
4
5
 6 7 8 9
輸出方式
無輸出
繼電器
4～20mA
0～10mA
1～5V
0～5V
 SCR輸出 SSR輸出 特殊規格 SOT輸出
SCR--可控硅過零觸發脈沖輸出，SSR--固態繼電器控制輸出，SOT--雙向可控硅輸出
★ 型號舉例：
①SWP-LCD-NP805-21-09-HL-P-W-S
通訊方式為RS-232，輸出方式為繼電器輸出，輸入類型為Pt100.1，******報警為上限報警，第二報警為下限報警，DC24V饋電輸出，DC24V供電，豎表。
②SWP-LCD-NP805-81-08-LH-P-T
通訊方式為RS-485，輸出方式為繼電器輸出，輸入類型為Pt100，******報警為下限報警，第二報警為上限報警，DC24V饋電輸出，AC90～265V供電（開關電源），橫表。
