SWP-LED-HK液位容積控制儀

發布日期:2016-04-25 瀏覽次數:0


說明:
SWP-LED液位<=>容積控制儀可對各種形狀罐體進行液位<=>容積轉換測量控制。
一、主要特點
  1、有極寬的顯示測量范圍,可顯示整五位的液位測量值及整八位的容積測量值(0--999999字),可精確到小數點后三位(0.001)進行容積顯示。
  2、 查表法進行運算,可對無規則罐體實現高精度的液位<=>容積轉換控制。
二、 儀表外形及接線圖(以下為基本配線,特殊訂貨請參見隨機接線圖)

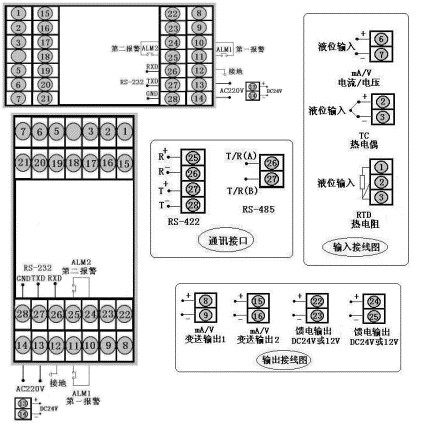

型號
SWP-HK80系列
接 線 圖
儀表外形

儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g

儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g

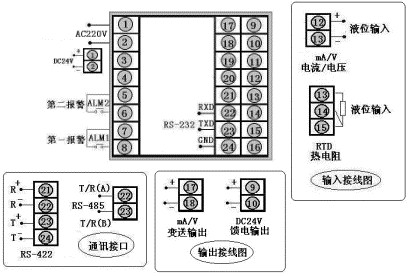

型號
SWP-HK90系列
接 線 圖
儀表外形

儀表尺寸:96×96×140mm
開孔尺寸:92×92mm
重 量:400g

★HK80系列與HE80系列接線端子序列號定義不同
三、 SWP-LED液位<=>容積控制儀型譜表
型 號
代 碼
說 明
SWP - HK
□ □□- □ □-□□ - □ □ -□ -□ -□ 5位+8位液位<=>容積控制
外形尺寸
8
9

160×80mm(橫式)80×160mm(豎式)
96×96mm
控制作用
01
03

無控制(無報警)輸出
帶控制(有報警)輸出
通訊方式
              參見"通訊方式"
輸出方式
            參見"控制輸出方式"
輸入類型
□□
          參見"輸入類型"
******報警方式
N
H
L

無控制(或報警,可省略)
上限控制(或報警)
下限控制(或報警)
第二報警方式
N
H
L

無控制(或報警,可省略)
上限控制(或報警)
下限控制(或報警)
饋電輸出
N
P

無饋電輸出(可省略)
DC24V饋電輸出
供電方式
W
T


DC24V供電
AC90~265V供電(開關電源)
AC220V供電(線性電源,可省略)
外形特征
S

豎式顯示儀表
橫式顯示儀表(可省略)
★ 輸入類型:(出廠默認值)
代碼
輸入類型
測 量 范 圍
代碼
輸入類型
測 量 范 圍
說 明
A
4~20 mA
-1999~99999d
D
0~5 V
-1999~99999d
本表所列為******量程,用戶可在量程范圍內通過修改儀表二級參數確定量程范圍
B
0~10 mA
-1999~99999d
L
電 阻
-1999~99999d
C
1~5 V
-1999~99999d
R
用戶特定
全 量 程
★ 控制輸出方式
選型代碼
0
1
2
3
4
5
6
7
8
9
輸出方式
無輸出
繼電器
4~20mA
0~10mA
1~5V
0~5V
SCR輸出 SSR輸出 特殊規格 SOT輸出
★ 通訊方式
選型代碼
0
2
4
8
9
通訊方式
無通訊
RS-232
RS-422
RS-485
特殊規格
★ 型號舉例:
①SWP-HK801-22-A-NN
無控制(或報警)輸出液位?容積控制儀,輸入類型為4~20mA,帶RS-232通訊,4~20mA控制輸出,無報警輸出。
②SWP-HK903-81-A-HL-P
帶控制(或報警)輸出液位?容積控制儀,輸入類型為4~20mA,繼電器控制輸出,帶RS-485通訊,帶上下限繼電器報警輸出,帶DC24V饋電輸出。
