智能顯示

SWP-LED系列多路巡檢控制儀

發布日期：2016-04-25 瀏覽次數：0


說明:
SWP-LED系列多路巡檢控制儀用于工業控制系統多測量點的巡回檢測、顯示和報警。
一、 主要特點
　　可選擇各輸入通道統一報警控制輸出(或統一變送輸出)或各輸入通道分別報警控制輸出(或分別變送輸出)。各通道統一報警控制輸出并且可選擇報警帶記憶（任一通道報警未解除將一直報警直至所有通道均無報警）或報警無記憶（巡回至有報警通道時輸出報警，巡回至無報警的通道時則不報警）。

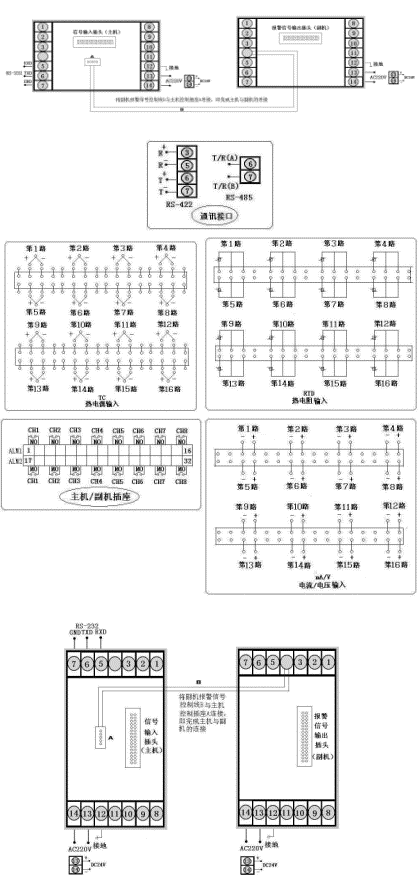

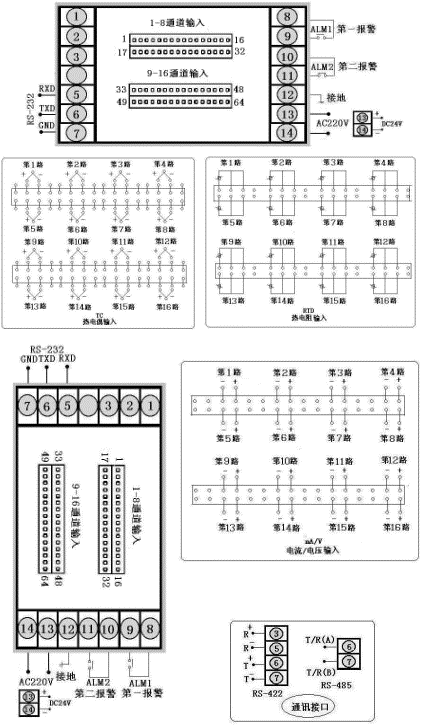

二、 儀表外形及接線圖（以下為基本配線方式，特殊訂貨請參見隨機接線圖）
型號
SWP-MD80系列
接 線 圖
儀表外形





儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g


型號
SWP-MS80系列
儀表外形

儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g
型號
SWP-MD808系列
接 線 圖
儀表外形



儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g
型號
SWP-MS808系列
儀表外形

儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g
三、 SWP-LED系列多路巡檢測量控制儀型譜表
型 號
代 碼
說 明
SWP - M
 □ □ □□- □ □ -□□ - □ □- □- □ 智能多路巡檢控制儀
外形特征
D
S

橫式顯示儀表
豎式顯示儀表
外形尺寸
8
                 160×80mm（橫式）,80×160mm（豎式）
控制作用
□□
               參見"控制作用"
通訊方式
□
             參見"通訊方式"
輸出方式
□
           參見"控制輸出方式"
輸入類型
□□
         參見"輸入類型"
第一報警方式
□
       參見"報警方式"
第二報警方式
□
     參見"報警方式"
報警記憶
K
　　

帶報警記憶功能
不帶報警記憶功能
供電方式
W
T
　　　　
DC24V供電
AC90～265V供電（開關電源）
AC220V供電（線性電源，可省略）
★ 特殊型號或要求的， 請?zhí)峁┓侄忍柣騾⒖紭?biāo)準，定貨時說明 。
★ 輸入類型
代碼
輸入類型
測 量 范 圍
代碼
輸入類型
測 量 范 圍
代碼
輸入類型
測 量 范 圍
01
B
400～1800 ℃
09
Pt100.1
 -99.9～199.9℃
17
30～350Ω
-1999～99999 d
02
S
0 ～1600 ℃
10
Cu50
 -50.0～150.0 ℃
18
特 殊 規 格
用 戶 特 定
03
K
0 ～1300 ℃
11
Cu100
 -50.0～150.0 ℃
19
4～20 mA開方
-1999～99999 d
04
E
0 ～1000 ℃
12
4～20 mA
 -1999～99999 d
20
0～10mA開方
-1999～99999 d
05
T
-200～400 ℃
13
0～10 mA
 -1999～99999 d
21
1～ 5 V開方
-1999～99999 d
06
J
0 ～1200 ℃
14
1～5 V
 -1999～99999 d
22
0～5 V開方
-1999～99999 d
07
Wre
0 ～2300 ℃
15
0～5 V
 -1999～99999 d
23
可切換輸入

08
Pt100
-200～650 ℃
16
0～20 mA
 -1999～99999 d
　
　
　
★ 報警方式
選型代碼
N
H
L
輸出方式
無位式控制或報警（可省略）
位式上限控制或上限報警
位式下限控制或下限報警
★ 通訊方式
選型代碼
0
2
4
8
9
通訊方式
無通訊
RS-232
RS-422
RS-485
特殊規格
★ 控制輸出方式
選型代碼
0
1
2
3
4
5
 6 7 8 9
輸出方式
無輸出
繼電器
4～20mA
0～10mA
1～5V
0～5V
 SCR輸出 SSR輸出 特殊規格 SOT輸出
★ 控制作用
選型代碼
06
07
08
09
14
輸出方式
八路巡檢測量顯示
八路巡檢統一控制/報警輸出
 八路巡檢分別控制/報警輸出
十六路巡檢測量顯示
 十六路巡檢統一控制/報警輸出
★ 注1：儀表一般為輸入同一類型信號，如需各通道輸入不同的信號，請?jiān)谟嗀洉r詳細注 明各通道的輸入信號類型。
★ 注2：統一控制/報警輸出：即儀表所有通道共用一個（或兩個）報警輸出繼電器，或所有通道共用一組變送控制輸出。統 一控制/報警輸出儀表分以下兩種報警方式（無特殊說明提供不帶報警記憶的儀表）。
　　a .不帶報警記憶功能：巡測至當前通道時有報警則輸出報警，巡測至下通道如無報警則報警輸出關閉。
　　b .帶報警記憶功能：巡測至當前通道時有報警則輸出報警，巡測至下通道如無報警但報警輸出繼續，直至所有通道均無報警方停止輸出。
　　c .分別控制/報警輸出：即儀表各測量通道均有一個（或兩個）報警繼電器輸出報警，報警輸出互相獨立。或各測量通道均有一組相互獨立的變送控制輸出。當輸入通道≤8時，可選擇分別帶上下限/路報警輸出，當輸入通道>8、≤16時，可選擇上限或下限/路報警輸出。
★ 型號舉例：
①SWP-MD807-21-08-HL-K-W
八路巡檢統一控制/報警輸出，通訊方式為RS232，輸出方式為繼電器輸出，輸入類型為Pt100，第一報警為上限報警，第二報警為下限報警，帶報警記憶功能，DC24V供電，橫表。
②SWP-MS814-81-10-LH-T
十六路巡檢統一控制/報警輸出，通訊方式為RS485，輸出方式為繼電器輸出，輸入類型為CU50，第一報警為下限報警，第二報警為上限報警，AC90～265V供電，豎表。
